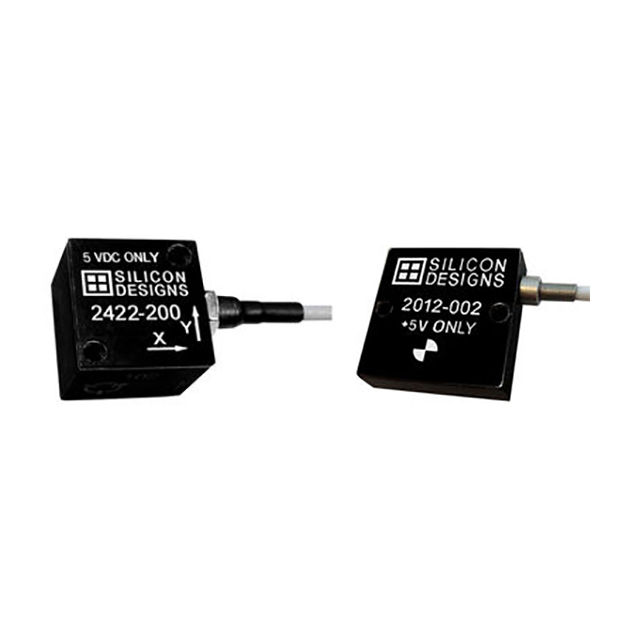

SDI 2012 & 2422 +5v加速度傳感器描述：

數據表

SDI的1軸Model 2012和3軸Model 2422 MEMS DC測試與測量加速計模塊專為那些電源供應可能受限或僅有穩定+5V直流電源的應用場景設計。這兩款型號均配備了集成的3英寸電纜，采用一或三個密封低噪音SDI表面貼裝加速計，這些組件由SDI進行單獨的測試、編程及校準。

Model 2012和Model 2422對于溫度變化以及在-55至+125°C范圍內的溫差表現出良好的穩定性。其電纜采取屏蔽處理并與外殼電連接，而接地線則與外殼保持絕緣狀態。為了確保耐用性，采用了陽極氧化鋁制外殼，并通過環氧樹脂進行密封，支持使用兩個螺絲、粘合劑或磁性連接器等多種方式進行安裝。

零至中頻應用

操作

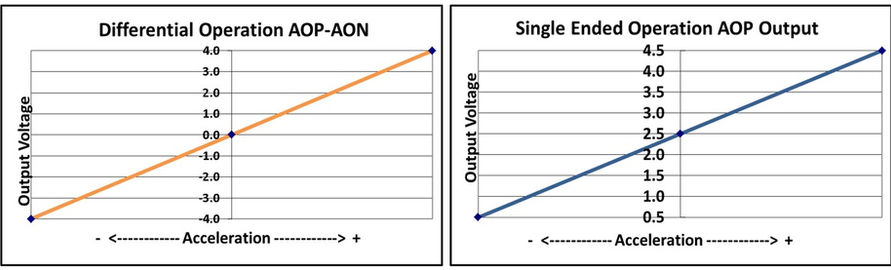

這兩款MEMS直流加速計——2012型和2422型，在以差分配置方式將AOP與AON輸出信號連接到檢測設備時能夠展現良好性能，同時它們也兼容單端操作，以便于實現最大的應用靈活性。加速計產生的模擬輸出電壓對（AON和AOP）隨加速度的變化而變化，其中心共模電壓約為2.5伏。在零加速度條件下，輸出差分電壓標稱值為0伏；而在達到±最大量程加速度時，輸出分別為±4伏。值得注意的是，輸出比例因子獨立于+5伏供電電壓。

如果實際應用中無法實施差分連接，SDI推薦采取單端模式連接，即僅連接AOP與GND到檢測設備并斷開AON。需要注意的是，相比差分連接，這種單端連接方法會導致信噪比降低一半。

性能-所有版本

所有型號的技術規格：在沒有特別說明的情況下，默認電源電壓(Vs)為+8至+32伏直流電，測試條件下的溫度(TC)為25攝氏度，并且處于差模配置。加速度測量范圍（量程）為±g，對應的輸出電壓范圍是8000毫伏。

注釋（1）：此規定適用于2g到50g的測量范圍；對于100g及以上的版本，其測試和規定的應力范圍為-65g至+65g。

重要提示：施加超出上述列出的應力值可能會導致設備遭受不可逆的損壞。所提到的最大應力數值僅作為極限等級標識，并不表示設備在此類或更極端條件下能夠正常運作。實際使用時應避免超過這些限制以確保設備的安全與性能。

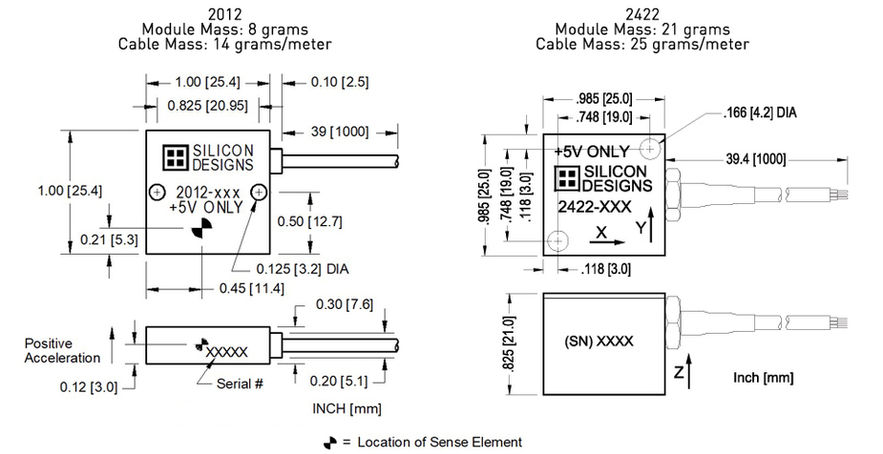

包裝尺寸
