產品介紹
用戶手冊

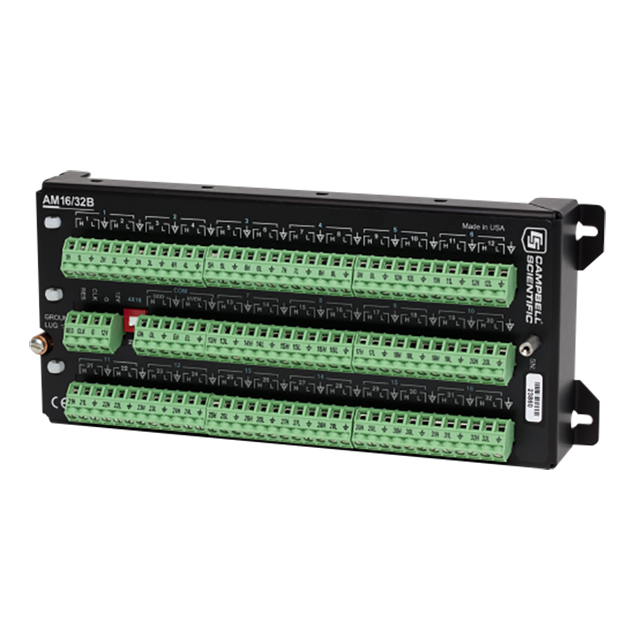

AM16/32B多路復用器顯著增加了您可以使用Campbell Scientific數據記錄器測量的傳感器數量。它與數據記錄器接口，并添加端子，以便您可以連接幾乎任何類型的額外傳感器。
根據傳感器類型，AM16/32B可以多路傳輸16、32或48個傳感器。根據可用的控制端口和模擬輸入的數量，最多可以將六個AM16/32B連接到同一數據記錄器。

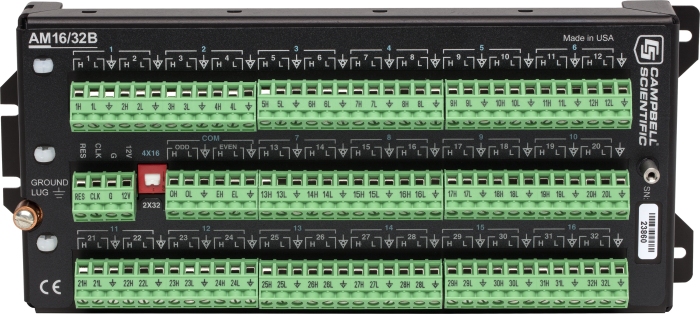

AM16/32B通過四個公共（COM）端子多路復用16組四條線路（總共64條線路）?；蛘?，手動開關設置允許AM16/32B通過兩個COM端子多路傳輸32組兩條線路（總共64條線路）。根據傳感器的要求，電纜將公共端子連接到數據記錄器模擬輸入、激勵通道或接地。數據記錄器使用兩個控制端口或一個控制端口和一個激勵通道控制多路復用器。
顯著增加了數據記錄儀可以測量的傳感器數量
可以多路傳輸16、32或48個傳感器
支持多種類型的傳感器，包括熱敏電阻、電位器、應變計、振弦式、反射計和土壤水分塊
降低在長線路上為單個傳感器布線的成本
允許使用中繼地址直接進入特定通道——降低功耗和中繼開關的磨損
通過所有模擬 I/O 上的氣管和所有其他連接上的變阻器或 TVS 二極管提供電涌保護
通過為傳感器引線提供應力消除和為傳感器屏蔽線提供獨立布線，防止傳感器電纜損壞
消除了石膏土壤防潮塊對隔直電容器的要求，顯著降低了傳感器成本
| 功率 | 不受管制的 9.6 至 16 Vdc |
| 掃描之前 | 發(fā)生在時鐘脈沖轉換的前沿（從低于 1.5 V 到高于 3.3 V） |
| 最小時鐘脈沖寬度 | 1 毫秒 |
| 繼電器的最大動作時間 | 20 毫秒 |
| 繼電器操作 | 先斷后成 |
| 初始繼電器電阻，閉合 | 0.1 歐姆 |
| 最大開關電流 | 500 mA （大于 30 mA 的開關電流 [偶爾 50 mA 電流是可以接受的] 會降低機械繼電器的接觸表面并增加其電阻。這將對這些繼電器對多路復用低壓信號的適用性產生不利影響。雖然使用繼電器以這種方式不再符合低電壓測量的條件，它仍然適用于超過 30 mA 的開關電流。） |
| 最大開關電壓 |
50 Vdc AM16/32B 和數據記錄器之間可能需要一個分壓器，例如 VDIV10:1，以保持在數據記錄器通道的輸入限制范圍內。 |
| 最小觸點壽命 | 5 x 10 7操作 |
| 最大接觸電壓額定值 | 70伏 |
| 最大電壓 | 8 Vdc（時鐘電平） |
| CE合規(guī) |
? EN 61326:1998 ? |
| 激增 | 符合 IEC61000-4-5，測試級別 3（±2 kV，2 歐姆耦合阻抗） |
| 工作溫度范圍 |
? -25° 至 +50°C（標準） ? -55° 至 +85°C（擴展） |
| 尺寸 | 23.9 x 10.2 x 4.6 厘米（9.4 x 4.0 x 1.8 英寸） |
| 重量 | ~680 克（~1.5 磅） |
| 靜電放電 | |
| 空氣放電 | 符合 IEC61000-4-2，測試級別 4 (±15 kV)。 |
| 接觸放電 | 符合 IEC61000-4-2，測試級別 4 (±8 kV)。 |
| 典型電流消耗 | |
| 靜止 | < 210 微安 |
| 活動 |
? 6 mA（2x32 模式下的典型值） ? 11 毫安（4x16 模式下的典型值） |
| 重置級別 | |
| 非活動的 | < 0.9 V |
| 活動 | 3.3 to 8 V |
