更新時間:2025-03-13
瀏覽量:877
產品介紹
用戶手冊 替換零件

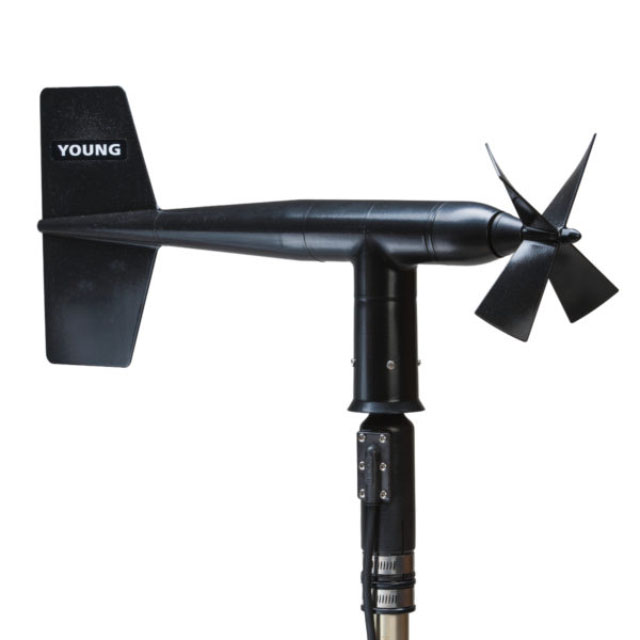

YOUNG型號05108-45重型風監控器HD-Alpine測量水平風速和方向。該傳感器包括陶瓷軸承，?英寸直徑的螺旋槳軸和高螺距螺旋槳，如型號05108所示。為了提高在高海拔阿爾卑斯山環境下的性能，該型號具有全黑設計的額外功能，可在陽光照射下加熱，并在所有外部表面應用特殊配方的防冰涂層。風速的直接輸出是一個交流正弦波和方向是一個精密電位器。該傳感器安裝在標準的1英寸IPS管道上。包括一個安裝定位環。
型號19120的單獨浪涌保護組件可同時作為電纜終端的接線盒和額外的電氣瞬態浪涌保護。單獨的信號調理裝置可將傳感器信號轉換為0-5 V(型號05608C)或4-20 mA(型號05638C)。所有這三種設備都被密封在防風雨的外殼中，并配有安裝硬件(19120型通常不與05603C型或05631C型一起使用)。
| 范圍： |
風速：0-100 m/s (224 mph) 方位角：360° 機械，355° 電氣（5° 打開） |
| 準確性： |
風速：± 0.3 m/s (0.6 mph) 或讀數的 1% 風向：± 3° |
| 臨界點： |
螺旋槳：1.0 m/s (2.2 mph) 葉片：1.0 m/s (2.2 mph) |
| 動態響應： |
螺旋槳距離常數（63% 恢復）2.7 m（8.9 英尺） 葉片延遲距離（50% 恢復）1.3 m（4.3 英尺） 阻尼比：0.3 阻尼自然波長：7.4 m（24.3 英尺） 無阻尼自然波長：7.2 m（23.6英尺） |
| 信號輸出： |
風速：磁感應交流電壓，每轉3個脈沖。1800 rpm (90 Hz) = 15.0 m/s (33.6 mph) 方位角：來自導電塑料電位器的模擬直流電壓 - 電阻 10K Ω，線性度 0.25%，預期壽命 - 5000 萬轉 |
| 電力需求： | 電位器激勵：最大 15 VDC |
| 工作溫度： | -50 至 50°C |
| 傳感器電纜： |
提供防水尾纖電纜用于電氣連接。提供 3、8 和 12 米的標準長度。 對于更長的電纜長度，可以使用用戶提供的接線盒或連接器。 |
| 尺寸： |
總高度：37 厘米（14.6 英寸） 總長度：55 厘米（21.7 英寸） 螺旋槳：直徑 18 厘米（7 英寸） 安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道） |
| 質量： | 1.0 千克（2.2 磅） |
| 裝運重量： | 2.3 千克（5 磅） |
| 型號 05608C： |
風傳感器接口 信號輸出：0-5.00 VDC 全量程 電源要求：8-24 VDC（5 mA @ 12 VDC） 工作溫度：-50 至 60°C |
| 型號 05638C： |
風線驅動器 信號輸出：4-20 mA 全量程 功率要求：12-30 VDC（最大 40 mA） 工作溫度：-50 至 60°C 標稱值，根據 ASTM 標準程序確定。 |
