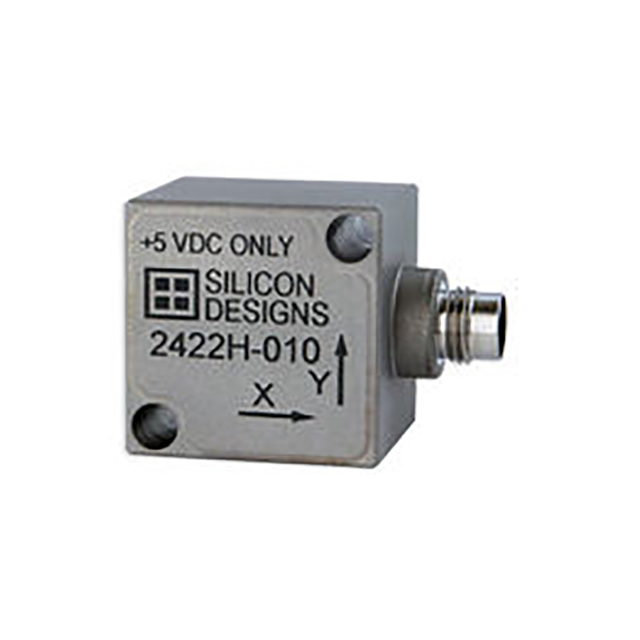

SDI 2422H 密封+5V加速度傳感器描述：

數據表

Silicon Designs公司推出的2422H型密封式MEMS直流加速度測量系統，是針對嚴苛工業環境研發的高穩定性三軸檢測裝置。該設備采用+5V直流供電方案，在極端溫度工況及復雜機械環境中展現良好性能，特別適用于航空航天、能源勘探等需要長期穩定監測的領域。

該測量系統的核心由三組正交排列的SDI 1522型貼片式LCC傳感芯片構成，通過創新性的溫度補償架構，使整套系統在-55°C至+125°C寬溫域內保持±0.5%的測量精度。每個傳感單元在出廠前均經過獨立氣候模擬測試，包含梯度溫度循環、振動譜分析等18項環境應力篩選，并附有包含頻響曲線、相位特性及線性度補償參數的三維校準證書。

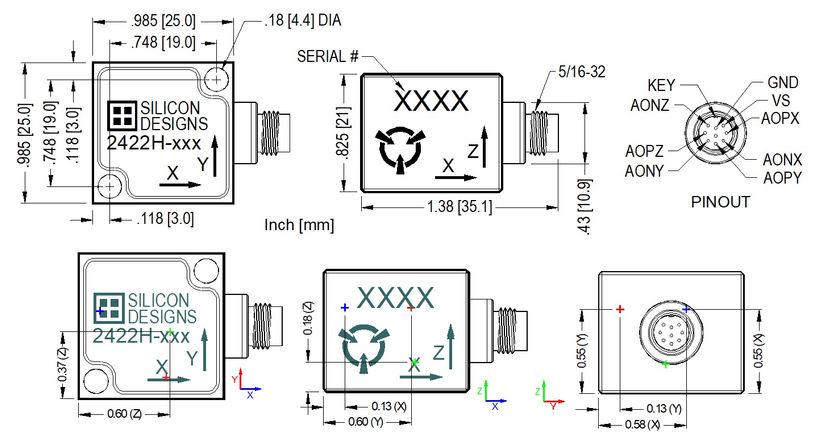

防護體系采用鈦合金密封艙體與軍用級接插件組合方案，主體結構達到IP67防護標準。其模塊化接口支持定制化線纜配置，通過可更換式密封套件可實現全向防水防塵。安裝方案提供三種可選模式：M4螺紋緊固、耐高溫環氧膠粘接或稀土永磁吸附，適應不同基體材料的快速部署需求。系統外殼經硬質陽極氧化處理，可在鹽霧環境中保持2000小時無腐蝕。

零至中頻應用

操作

2422H型密封式三軸加速度檢測系統，采用雙通道差分信號輸出架構，在AOP與AON雙線差分配置下可實現精準測量，同時兼容單端信號傳輸模式以提升設備適應性。該裝置通過±4V動態電壓范圍覆蓋全量程加速度檢測，其核心信號處理模塊不受8-32V寬壓供電波動影響，確保工業級場景中數據采集的穩定性。

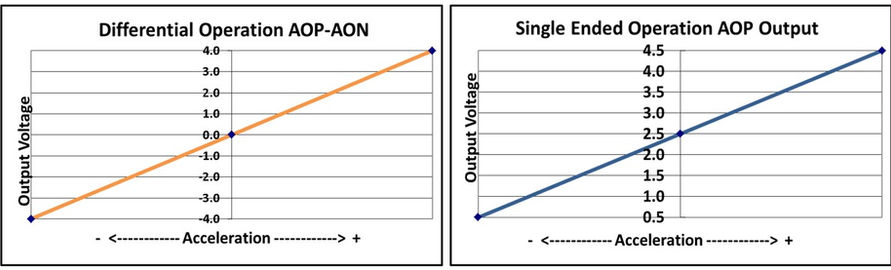

系統在零加速度狀態時，雙通道輸出基準電位自動平衡至2.5V共模電壓，差分信號歸零；當達到滿量程±加速度時，AOP/AON輸出端產生±4V的精準電壓偏移。針對特殊工況下的單端應用需求，可通過AOP與GND接點構建單線傳輸方案，此時需注意信號質量將折損6dB動態范圍。建議在電磁干擾較強的環境中優先采用差分模式，以充分發揮共模噪聲抑制優勢；在空間受限或設備兼容性要求較高時，單端模式仍可滿足基礎測量需求。系統內置抗混疊濾波電路，確保在振動分析、機械狀態監測等場景中保持信號完整性。

性能-所有版本

2422H系列密封式加速度檢測模塊在標準工作模式下（差分信號輸出，供電電壓+8至+32VDC，環境溫度25℃）展現穩定性能特征。其核心參數設定為：滿量程加速度對應±8V差分電壓輸出，量程覆蓋能力根據型號差異分級實現——基礎型（2g至50g量程）實際測試范圍擴展至±65g；高量程版本（100g及以上規格）則在出廠時完成±65g極限驗證。

該系列裝置遵循嚴格的電氣規范：供電系統需維持標稱電壓范圍，避免超限運行導致核心元件永久性損傷。需特別注意的是，技術手冊標注的±65g為設備結構耐受極限值，而非建議工作區間，長期在此臨界狀態下運行可能影響測量精度與設備壽命。

針對信號傳輸模式差異，系統在單端接線方案中（僅使用AOP與GND端口）將產生3dB信噪比衰減。建議在工業電磁干擾場景優先采用全差分傳輸架構，以充分發揮共模抑制特性；單端模式適用于空間受限或設備兼容性要求的臨時部署場景。所有型號出廠時均通過動態線性度驗證，確保在額定量程內輸出偏差小于0.2%FS。
