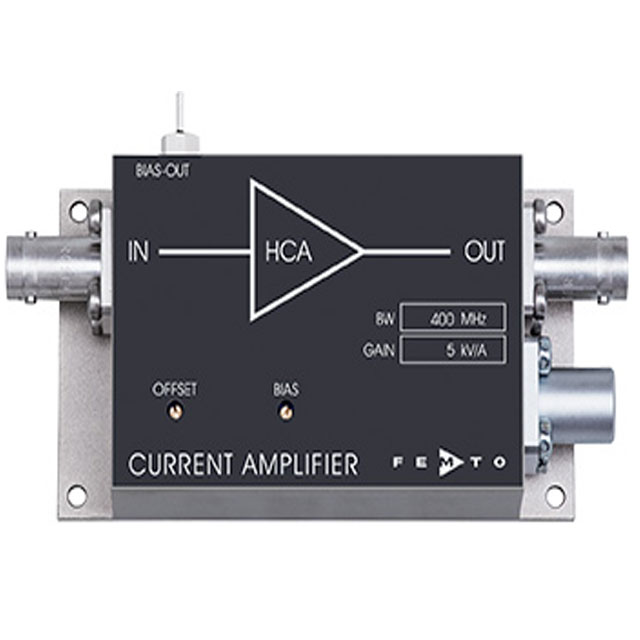

快速電流放大器系列HCA - 特征

1. 帶寬高達 400 MHz

2. 輸入噪聲最低為 270 fA/√Hz

3. 增益高達 10 6V /A

4. 針對高達 2 nF 的高源電容提供優化模型

5. 外部光電二極管的可調偏壓

6. 尺寸緊湊

高頻元件的用戶經常面臨自激（振動）、屏蔽/接地問題、非線性和頻率響應尖峰等問題。在許多情況下，技術產品規格會在缺乏必要背景知識的情況下導致誤解。例如，經過大量接線工作后，我們沒有觀察到高達 100 MHz 的預期平坦頻率曲線，而是只能觀察到令人失望的 30 MHz 帶寬和強大的放大峰值。

FEMTO 高頻放大器的設計方式不會出現此類問題。它們對不同信號源和輸入接線的參數不敏感，在其技術規格范圍內表現良好，沒有增益過沖、自激或降低帶寬。

對于某些高頻電流放大器，僅幾皮法拉的源電容就足以大幅降低帶寬。相比之下，F(xiàn)EMTO 電流放大器沒有此類限制，甚至不受大范圍源電容的影響。頻率補償措施或特殊調整是多余的。

標有“C”的型號是經過優化的放大器，甚至可以處理低至納法拉范圍的檢測器容量。當要測量低至納秒范圍的快速信號時，它們特別適用于大面積檢測器。對于大于 1 nF 的檢測器，我們還提供特殊的、客戶特定的型號。請聯系我們！

為了實現高靈活性，F(xiàn)EMTO 的 HCA 電流放大器通過兩個微調電位器提供精確的偏移和偏置控制。寬范圍的可調輸入失調電流補償確保了完整的動態范圍，即使是帶有大直流分量的信號也是如此?？墒褂枚嗳ζ梦⒄{(diào)電位器將偏置輸出端的電壓精確設置為 -12 至 +12 伏。這是一種簡單而有效的偏置光電二極管的方法，因此它們可以實現較短的上升時間以進行快速測量。

注意：指定的 3dB 帶寬 (±15%) 保持到上述最大源容量。甚至可以有更大的容量，但可能會影響帶寬和頻率響應。
