Products
更新時間:2025-03-13
瀏覽量:1012
產品介紹
用戶手冊 應用筆記
PVM-1001 可以在不到 10 ns（上升時間）的時間內實現零到 +950 V。這種可調脈沖電壓源能夠提供 55 ns 至 10,000 ns 的脈沖寬度，標準頻率范圍高達 1 MHz。PVM-1001 還可以提供 5 MHz 突發。該模塊專為 50 歐姆電阻負載而設計。
輸出脈沖寬度和頻率由外部觸發源控制。PVM-1001-P 需要外部正高壓電源。有兩種型號可供選擇，一種用于正輸出，另一種用于負輸出。

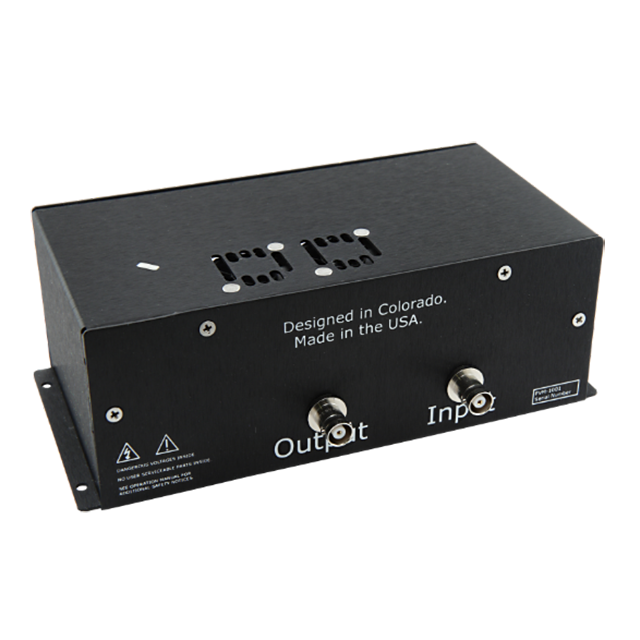

PVM-1001 的后面板有用于高壓輸入和脈沖高壓輸出的連接器。前面板有一個用于觸發儀器的 SMB 連接器。
輸出電壓范圍 0 V 至 +950 V
頻率范圍 ≤ 1 MHz
突發模式 ≤ 5 MHz
觸發脈沖寬度 55 ns ≤ 脈沖寬度 ≤ 10,000 ns
上升時間 ≤ 8 ns @ 200 V 至 950 V
提供正極性或負極性模塊
最大輸出功率 208 W
易于設置和使用
典型應用包括儀器校準、元件測試、光束控制以及 PMT 和 MCP 選通。
| 最大電壓幅度 | 950V |
| 最大頻率 (MHz) | 1（5 MHz 突發） |
| 上升/下降時間 | 9ns |
| 脈沖引擎（觸發器） | 外部的 |
| 脈沖極性 | 正面 (+) |
| 遙控 | N/A |
| 構成因素 | 模塊 |
| 尺寸（英寸） | 14x14x9 |
| 重量（磅） | 4.5 |
