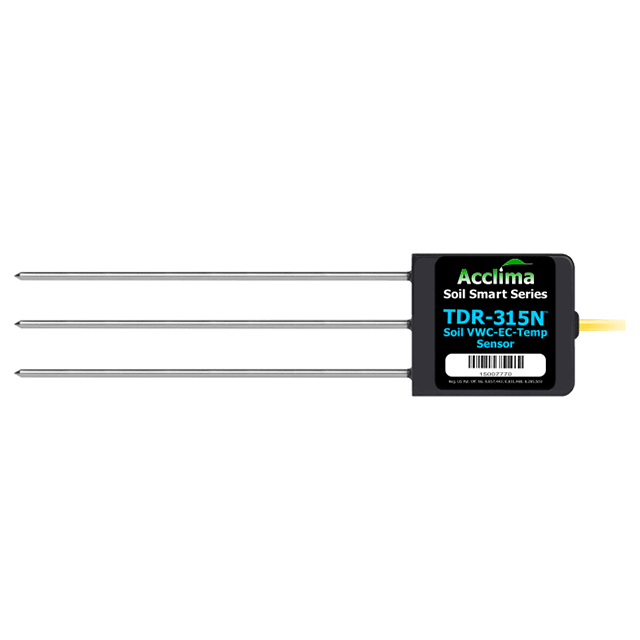

True TDR-315N 土壤濕度傳感器 (SDI-12) - 產品概要

用戶手冊

完全集成的數字 TDR 土壤水分含量傳感器（又名土壤濕度傳感器、探頭或儀表）在包括陶土在內的六種不同土壤之間展示了高精度和出色的可重復性。這是 Acclima 的 Soil Smart 濕度傳感器的初次發布，并允許波形捕獲。

測量功能：

體積含水量：0% 至 100%

介質介電常數：1 至 100

中體積電導率：0 至 6000 μS/cm

介質溫度：-40℃ 至 +55 ℃

孔隙水 EC（Hilhorst 模型）：0 至 55000 μS/cm

特點：

1. SDI-12接口

2. 3 元件 15 cm 不銹鋼波導

3. 5 m 3 芯防水電纜（標準）

4. 防水環氧樹脂填充外殼

5. 20% 至 80% 入射波上升時間：300 ps

6. 波形數字化分辨率：5 ps

7. 入射波幅度：2.3 V

主要優勢：

有效且精確

TDR-315N 是以前的 Acclima TDR-315L 的替代產品。它具有高壓波形輸出，這使得它可以在土壤電導率較高時有效地進行測量。它還比 TDR-315H 消耗更多的功率，并且是一個完整的集成時域反射計，結合了快速波形生成和數字化功能以及精確的 5 皮秒分辨率時基和復雜的波形數字化和分析固件，可提供土壤傳播波形的真實時域分析。其形狀因數專為較淺的水平安裝而設計，在這種情況下，它被迫進入已挖掘到所需測量深度的溝槽的側壁。

數據兼容

提供探頭導向裝置，以確保波導桿在推入土壤時平行。它通過3線SDI-12接口提供讀取數據，并與符合SDI-12 1.4版及更早版本的任何數據記錄器兼容。
