更新時間:2025-03-13
瀏覽量:824
產品介紹
用戶手冊

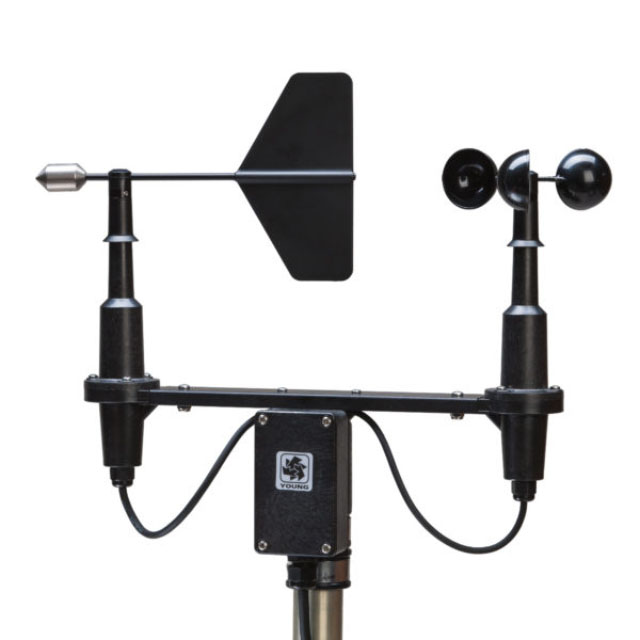

YOUNG 03002型風哨測量水平風速和方向。三個輕量級的半球形杯，用于測量風速，在旋轉時產生一個交流正弦波信號。風向是由一個連接在內部外殼內的精密電位器上的葉片決定的。UV穩定塑料與不銹鋼和陽極氧化鋁部分用于傳感器的構造。風速儀和葉片均采用精密不銹鋼球軸承。傳感器安裝在標準的1英寸IPS管道上。端子在傳感器底座的接線盒中通過小鉗式連接器(不需要特殊連接器)。
風哨還提供0-1 VDC 輸出，型號03002V，或4-20mA 輸出，型號03002L (兩種型號的規模為0-50米/秒和0-360 °)。03002L 被推薦用于高噪音地區或長電纜的安裝，通常是300米(1000英尺)或更長，達數公里。
僅為風速，YOUNG型號03102風哨風速儀，03102V風哨風速儀(0-1 VDC = 0-50米/秒)，和03102L風哨風速儀(4-20毫安= 0-50米/秒)可單獨使用。
| 范圍： |
0-50 m/s (112 mph) 方位角：360° 機械，352° 電氣（8° 開放） |
| 準確性： |
風速：±0.5 m/s (1.1 mph) 風向：±5° |
| 臨界點： |
風速計：1.1 m/s (2.5 mph) 風向標：10° 時為 1.3 m/s (2.9 mph) |
| 動態響應： |
杯輪距離常數（63% 恢復）2.3 m（7.5 英尺） 葉片延遲距離（50% 恢復）0.5 m（1.6 英尺） 阻尼比：0.2 |
| 信號輸出： |
風速：磁感應交流電壓，每轉 1 個脈沖。1800 rpm (30 Hz) = 22.8 m/s (51.0 mph) 風向：來自導電塑料電位器的直流電壓 – 電阻 10K Ω，線性度 1%，預期壽命：5000 萬轉。 |
| 電力需求： | 電位器激勵：最大 15 VDC |
| 工作溫度： | -50 至 50°C |
| 尺寸： |
總高度：32 厘米（12.6 英寸） 橫臂長度：儀器中心之間 28 厘米（11.0 英寸） 葉片長度：22 厘米（8.7 英寸） 杯形輪直徑：12 厘米（4.7 英寸） 橫臂安裝：34 毫米（ 1.34 in) 直徑（標準 1 英寸管道） |
| 質量（03002）： | 0.6 千克（1.3 磅） |
| 裝運重量(03002)： | 1.2 千克（2.6 磅） |
| 型號 03002V： |
信號輸出：0-1.00 VDC 全量程 電源要求：8-24 VDC (5mA @ 12 VDC) |
| 型號 03002L： |
信號輸出：4-20 mA 全量程 電源要求：8-30 VDC（最大 40 mA） 標稱值，根據 ASTM 標準程序確定。 |
| 說明書： |
03002L 03002V
|
