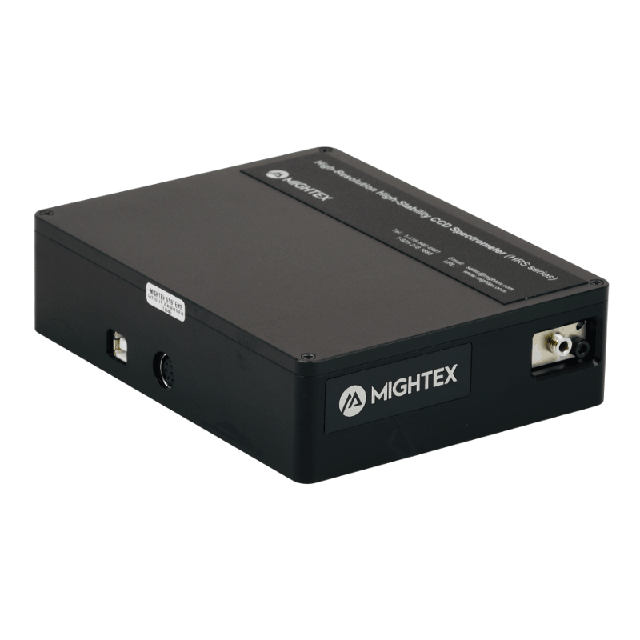

加拿大Mightex HRS-UV1-025 高分辨率高穩定性CCD光譜儀（UV、VIS和NIR）

更新時間:2025-03-13

瀏覽量:726

品牌：加拿大Mightex
型號：HRS-UV1-025
描述：緊湊型CCD光譜儀廣泛應用于過程控制、環境監測和科學研究應用。Mightex HRS 系列緊湊型 CCD 光譜儀采用高分辨率 100mm Czerny-Turner 光學平臺和東芝 3648 晶片 C...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HRS-UV1-025 高分辨率高穩定性CCD光譜儀（UV、VIS和NIR）描述：

數據表

緊湊型CCD光譜儀廣泛應用于過程控制、環境監測和科學研究應用。Mightex HRS 系列緊湊型 CCD 光譜儀采用高分辨率 100mm Czerny-Turner 光學平臺和東芝 3648 晶片 CCD 陣列。優化的光路可產生高光譜分辨率和高光收集效率。

波長和振幅穩定性通常是許多光譜儀應用的關鍵要求。HRS系列光譜儀中的所有光學元件都直接安裝在一體式底座上，無需使用螺釘。箱體外殼結構進一步增加了底座的剛度。專有的安裝方法確保了隨時間和溫度變化而具有高度的穩定性。

光譜儀通過SMA連接器端口接收輸入。通常使用光纖跳線將光傳輸?shù)焦庾V儀中。但是，也可以通過輸入狹縫將輸入光直接發送到光譜儀中。輸入端口是可互換的，因此可以使用具有不同狹縫尺寸（或不帶狹縫）的端口。請注意，更改輸入端口后需要進行波長校準。

16位DAC用于將來自CCD陣列的模擬信號轉換為數字流。電子硬件還包括觸發輸入和四個可編程數字 I/O，用于與光源等其他設備連接。光譜儀通過USB2.0接口進行控制，該接口還提供操作光譜儀所需的所有電力。

標準軟件包包括功能齊全的 PC 軟件以及用于進一步軟件開發的軟件開發套件（SDK）。軟件包中還提供了低級USB協議，支持基于嵌入式系統的應用。

特點

溫度和長期穩定性

客戶可互換狹縫 * 帶 SMA 連接器的光纖輸入

UV/VIS/NIR （200~1050nm），亞納米分辨率

外部觸發器和 GPIO

用于 OEM 的SDK * USB2.0 數據和電源，無需外部電源 * LabView 支持

嵌入式系統的 USB 協議

應用

實驗室研究

過程控制

環境監測

性能規格

參數	規范					單位
型號	HRS-UV1-025	HRS-VIS-025	HRS-NIR-025	HRS-IR1-025	HRS-BD1-025
光學平臺	f/4，車爾尼-特納					-
焦距	100					mm
波長范圍	200 ~ 400	390~780	600 ~ 1,000	700~870	300 ~ 1,050	nm
分辨率*	0.25	0.4	0.5	0.2	0.9	nm
訂單排序過濾器	Longpass	Longpass	Longpass	Longpass	空間變量濾波器	-
入口狹縫	5、10、25、50、100、200 或無縫					μm
輸入光纖連接器	SMA 905型					-
輸入光纖 NA	0.22					-
探測器	東芝TCD1304AP線性CCD陣列					-
像素數	3648					-
像素大小	8×200					μm
像素阱深度	100000					電子
信噪比	1,000：1（滿量程）					-
A/D 分辨率	16					bit
積分時間	0.1 到 6,500					ms
幀速率	最多 138					轉數快
通用氧化奧	4 個可編程數字 I/O					-
觸發輸入	是的					-
PC接口	USB 2.0接口					-
觸發器/GPIO接口	DIN8					-
PC操作系統	視窗 2000/XP/Vista/7/8/10					-
功耗	300（5V時）					mA
尺寸	約138×108×37					mm
重量	510					g

光譜分辨率（FWHM， nm）與狹縫寬度（μm）

狹縫寬度(μm)	5	10	25	50	100	200
HRS-UV1-xxx	0.15	0.2	0.25	0.45	0.85	1.65
HRS-VIS-xxx	0.25	0.3	0.4	0.8	2	4.8
HRS-NIR-xxx	0.25	0.3	0.5	0.9	2.1	4.9
HRS-IR1-xxx	0.12	0.15	0.2	0.38	0.9	2.1
HRS-BD1-xxx	0.5	0.6	0.9	1.7	4.1	9.7
