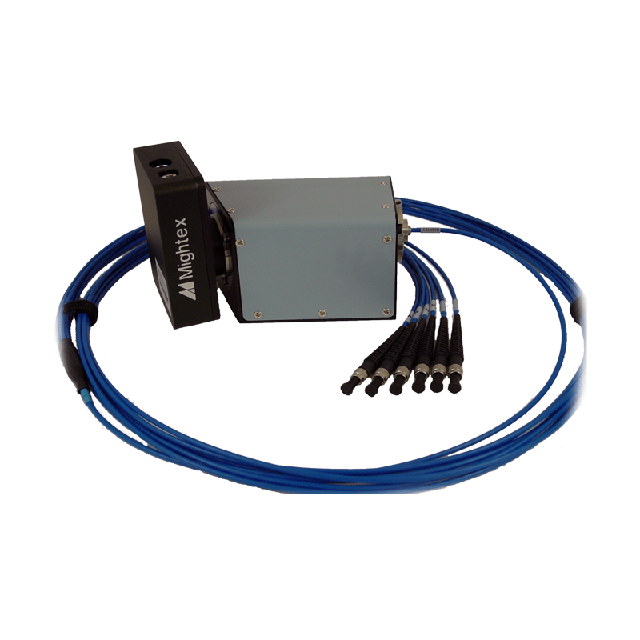

ISP-VIS-MC006-A 多通道CCD光譜儀描述：

數據表

多通道光譜儀用于同時監測或測量多個樣品或來源。傳統上，多通道成像光譜儀是昂貴且笨重的儀器，僅用于要求苛刻的實驗室和工業應用。Mightex 利用光學器件和 CCD 相機向市場推出了一款緊湊且低成本的多通道光纖光譜儀，該光譜儀具有高光譜分辨率和高光通量。

Mightex 多通道光譜儀的核心是高通量平場成像光譜儀。多根輸入光纖，每根光纖代表一個獨立的信號通道，沿著成像光譜儀的輸入狹縫對齊。每個通道的光譜通過高效衍射光柵分散，然后成像到2D CCD傳感器上。來自每個通道的光在CCD傳感器上占據不同的行。同時公開所有通道，然后將與每個通道關聯的行合并在一起，為通道生成頻譜。光纖通道的間距適當，從根本上消除了相鄰?fù)ǖ乐g的串?dāng)_。

標準 CCD 相機具有 1/2“ 1.3MP Sony ICX205 成像器和 12 位 ADC。曝光時間（積分時間）可在 50μs 和 200s 之間變化。電子硬件還包括觸發輸入和四個可編程數字 I/O，用于與光源等其他設備連接。光譜儀通過USB2.0接口進行控制，該接口還提供操作光譜儀所需的所有電力。Mightex 還集成了其他相機來構建定制的多通道光譜儀。

光纖的輸入端采用 SMA905 連接器連接。套管可用于將光纖連接到其他 SMA 連接器。標準軟件包包括功能齊全的多通道光譜儀 PC 軟件以及用于進一步軟件開發的軟件開發套件 （SDK）。該軟件還支持輻射校準和光度計算。

特點

多 （6） 個頻譜通道集成在一個緊湊的封裝中

無活動部件

高光譜分辨率

高通量

USB2.0接口

無需外部電源

觸發輸入

SDK

用于與其他設備接口的GPIO

應用

LED分揀

顯示器測量

實驗室研究

過程控制

環境監測

性能規格
