更新時間:2025-03-13
瀏覽量:1079
產品介紹
數據表 用戶手冊

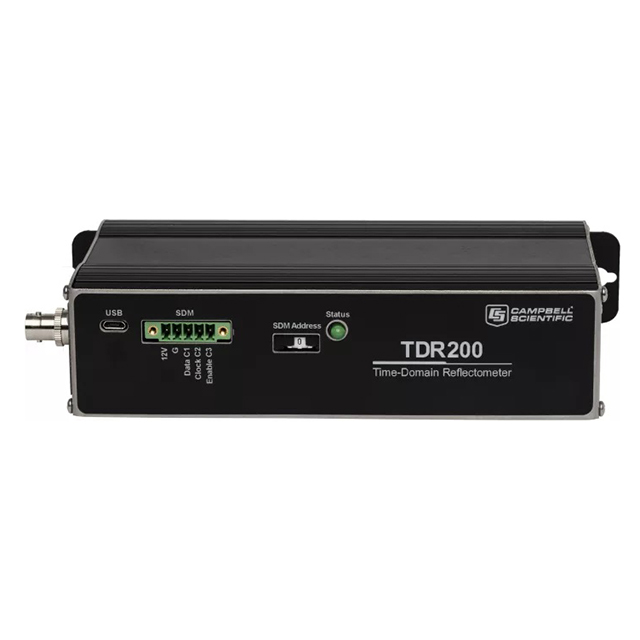

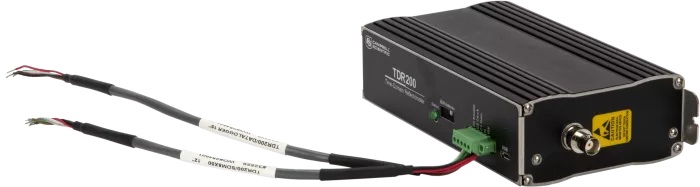

TDR200 時域反射計是 Campbell Scientific 時域反射計 （TDR） 系統的核心。TDR 系統可準確測定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。一臺 Campbell Scientific 數據記錄儀可以控制多臺 TDR200 反射儀。
TDR200 產生一個短上升時間的電磁脈沖，該脈沖被施加到一個同軸系統上，該系統包括一個用于土壤水分測量的 TDR 探頭。然后，反射計對生成的反射波形進行采樣和數字化，以便進行分析或存儲。
經過的行程時間和脈沖反射幅度包含板載處理器使用的信息，用于快速準確地確定土壤體積含水量、土壤體電導率、巖體變形或用戶特定的時域測量。
數據記錄器收集 250 點波形并在大約 2 秒內對其進行分析。每個波形最多可以有 10,112 個數據點，用于監測巖體變形或邊坡穩定性中使用的長電纜長度。噪聲過濾和平均功能可在嘈雜環境中進行精確測量。
基于 TDR200 的完整系統包括 TDR200、SDM8X50 多路復用器、數據記錄器、電源、外殼和探頭。PC-TDR 版本 3 軟件支持 TDR200 和傳感器設置、故障排除和程序生成。
優點和特點
低功耗（TDR100 功率的一半）
強大的
高靈敏度
高分辨率
低噪音
波形過濾
波形分析算法
向后兼容 TDR100 系統（僅限 CRBasic 數據記錄器）
60 Hz 頻率抑制
產品規格
| 測量 | 多孔介質（如土壤）的體積含水量 （VWC）、土壤電導率 （EC）、巖體變形 |
| 脈沖發生器輸出 | 250 mV 至 50 Ω |
| 輸出阻抗 | 50 Ω ±1% |
| 組合脈沖發生器和采樣電路的時間響應 | ≤ 85 ps |
| 脈沖發生器像差 |
|
| 脈沖長度 | 25.5 微秒 |
| 波形平均 | 1 至 128 |
| 工作溫度范圍 | -40° 至 +85°C |
| 電源 |
非穩壓 12 Vdc
（9.6 至 16 Vdc） 最大 150 mA，USB 供電 （5 Vdc） |
| 所需設備 | 測量系統 |
| 尺寸 | 21.6 x 5.1 x 10.7 厘米（8.5 x 2.0 x 4.2 英寸） |
| 重量 | 0.79 千克（1.75 磅） |
| 波形采樣 | |
| -注意- |
在所選長度上提供 20 至 10112 個波形值 距離為 Vp =1 的時間是單向旅行。 |
| 范圍 |
|
| 分辨率 |
|
| 靜電放電保護 | |
| 空氣 | ±8 kV @ 2 Ω |
| 聯系 | ±4 kV @ 2 Ω |
| 浪涌 | ±2 kV @ 2 Ω |
| 電流消耗 | |
| 測量期間 | 120 毫安 |
| 睡眠模式 | 1 毫安 |
